BYD y Victron con una microturbina Pelton en Jaca
Borau, España
Usos
- Vivienda familiar.
Instalación
Nuestro reto fue abastecer de energía a una vivienda habitual aislada de la red en pleno Pirineo. Quisimos aprovechar un salto de agua de 90 m, así que utilizamos la energía potencial del agua de la tubería de polietileno de 50 del suministro de agua para instalar una microturbina Pelton de 500 W como fuente principal de energía para todo el año. Un gran desafío no exento de problemas, como veremos más adelante.
Desarrollo

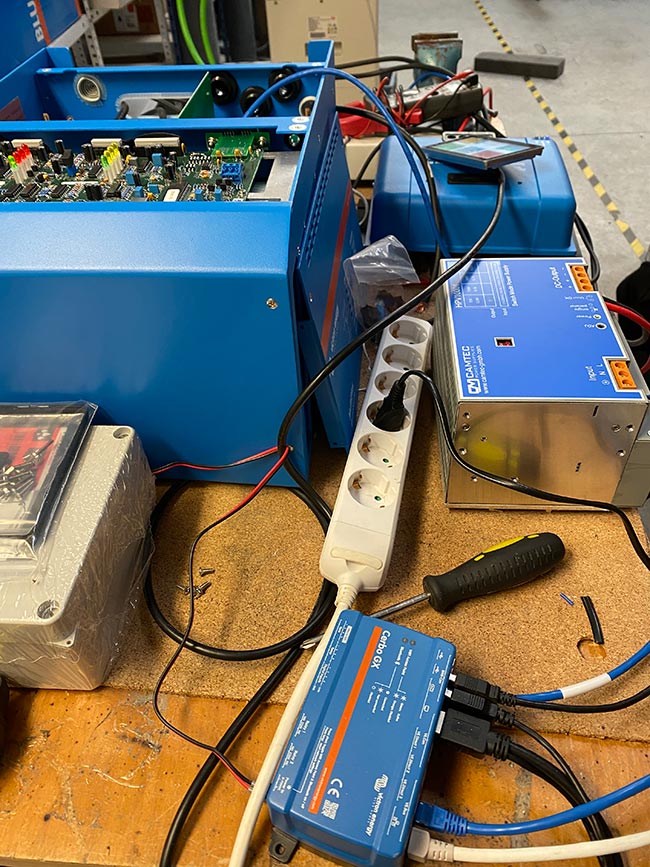

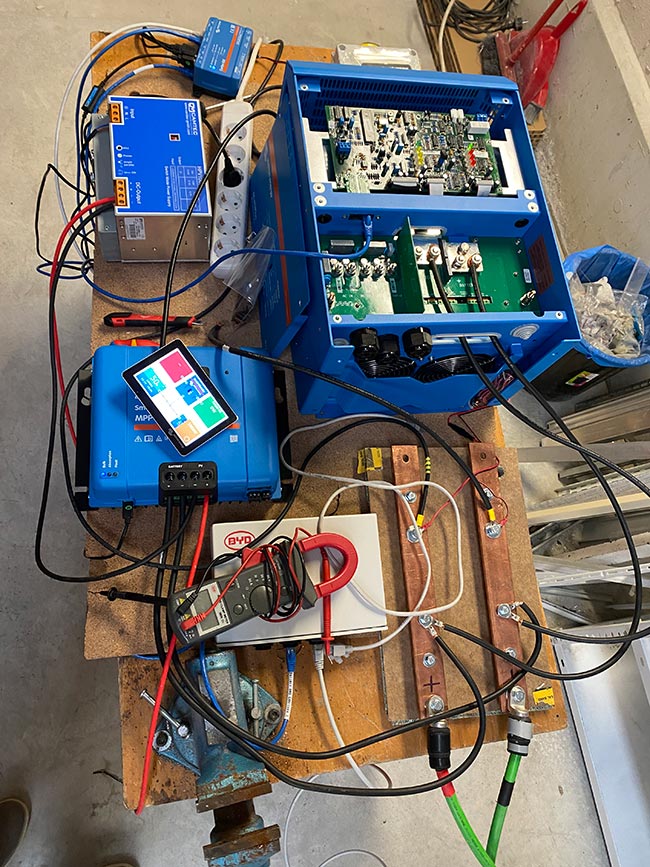

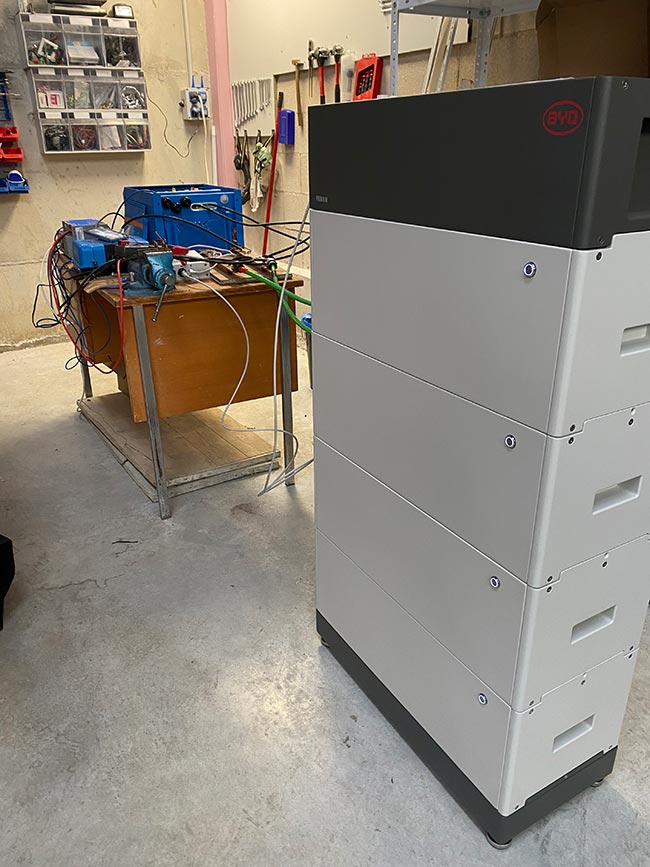

La configuración inicial se hizo en nuestras instalaciones en Egüés. Configurando todos los equipos y Actualizamos el software de las baterías BYD, de los equipos Victron y del inversor. Esto se hace a través de la aplicación de Victron mediante un portátil. Se configura el portal remoto al que se podrá acceder con internet desde cualquier sitio. Gracias a lo cual se podrá entrar al estado del sistema, al envío de alarmas o a la asistencia remota.

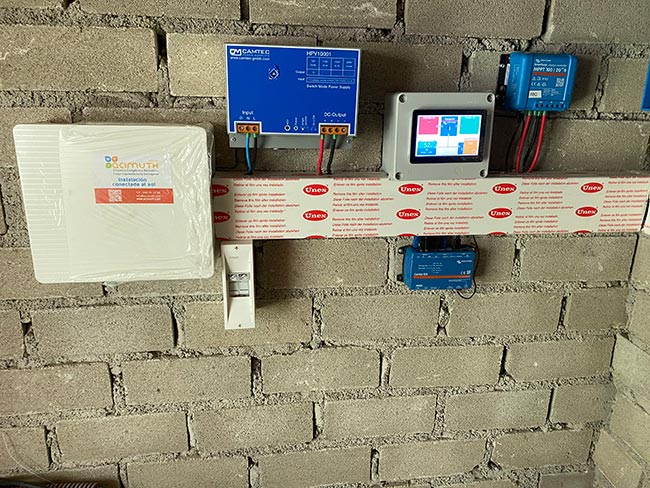

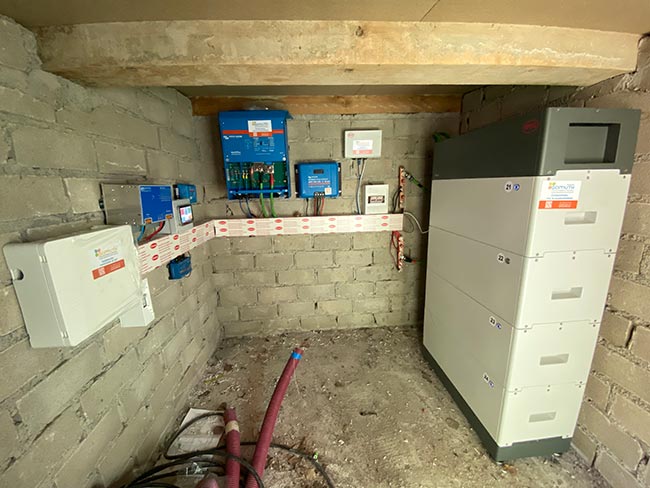

La instalación está compuesta por:

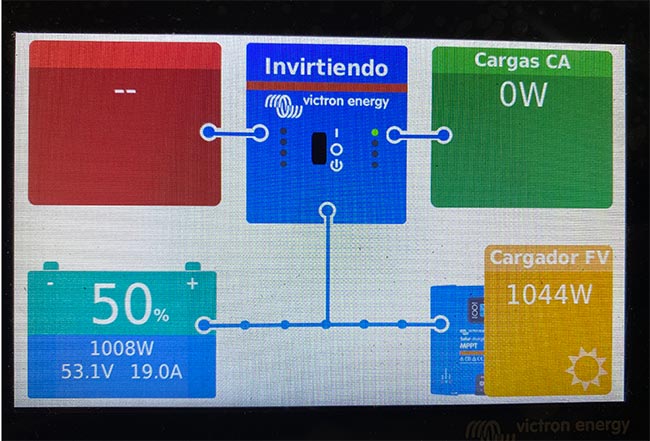

- Un Cerbo GX de Victron como control principal de todo el sistema.
- Un inversor multiplus de Victron de 5kW como suministro de energía de 230 VAC a 50HZ.

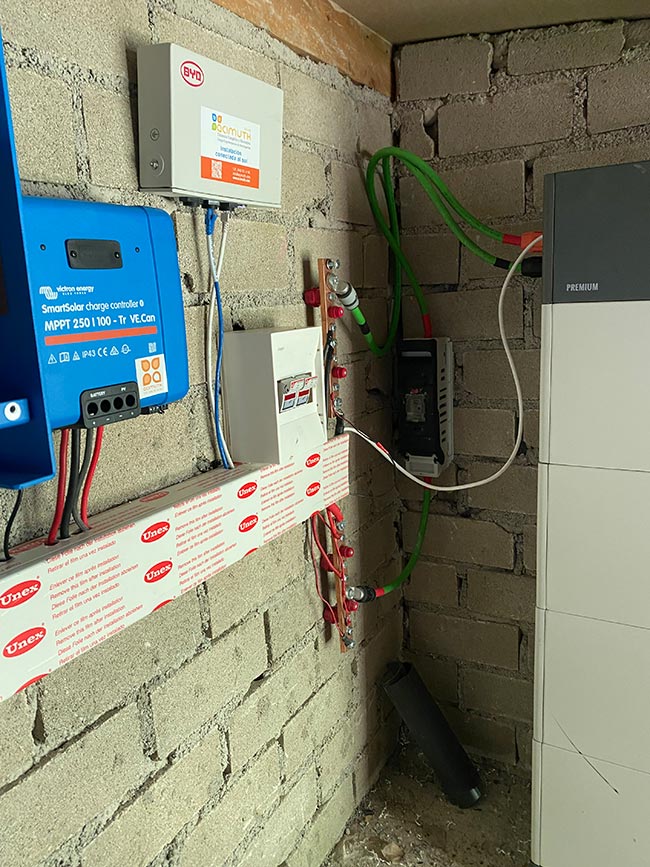

- Como fuentes de energía tenemos 4 paneles fotovoltaicos Jinko de 460 Wp con un regulador solar MPPT 250/100 que nos permitirá hacer ampliación de paneles fotovoltaicos hasta casi 5 kWp.
- Esta fuente no es la principal ya que al ser una zona pirenaica a algo más de 1000 m de altitud, la climatología en invierno será extrema y la radiación escasa. Aunque la instalación tiene un grupo de gasolina de 6 kW como sistema auxiliar, la principal fuente será una turbina Pelton de 500 W instalada a más de 100 m de longitud de la sala de baterías. Se ha dimensionado el cableado entre la turbina y la sala de baterías para que no pierda más de un 1% de caída de tensión.
Integrar la turbina en el sistema Victron no ha sido fácil ya que el sistema de carga Victron a través de los inversores tiene una potencia mínima de 9 A o 2070 W por lo que no se puede conectar la producción de la turbina a la entrada de alterna del inversor.
Tampoco era posible instalar ningún cargador Victron ya que no son compatibles con baterías de Litio, ni siquiera instalar un inversor más pequeño ya que solo es posible instalar inversores en paralelo de la misma potencia.
En la próxima publicación comentaremos como hemos solucionado la producción de la turbina pelton de 500 W con un sistema Victron con baterías de litio BYD de forma óptima y que el sistema lo integre a través de Cerbo GX de Victron.
También te puede interesar:
- Instalación aislada con baterías de Litio BYD.
- Instalación fotovoltaica y eólica de la escuela de yoga Witryh en Undués de Lerda (Zaragoza).
Comentarios (466)
Hola, cuándo publican la segunda parte donde indican como resolvieron la integración con la turbina?
Gracias por seguirnos.
Esperamos en breve poder hacer la publicación, estamos desbordados con las solicitudes de autoconsumo y aerotermia.
Es un particular o una empresa? para ver como podemos ayudarle.
alguna noticia de la segunda parte?
La turbina al ser pequeña (500W) genera a 24V en continua y esta a 150m de las baterias, le pusimos un conversor de 24VDC a 230AC y en la sala de baterías otro conversor de 230AC a 60VDC y esa entrada la pusimos en un regulador fotovoltaico controlado por el sistema.
Es muy importante que la toma de agua tenga su correspondiente rejilla para que no llegue basura y contra más altura tenga mejor.
